Многие хотели бы легко сделать новую текстуру под стандартную UVW развертку, не используя графических редакторов. Достаточно сложно, получив развертку, рисовать по ней нужное в графическом редакторе, что бы получилось что-то достаточно качественное за короткое время.

В этом уроке, будет приведен пример, как грязь GTA IV адаптировать под несовместимую развертку NFS Shift по умолчанию, без использования графических редакторов.

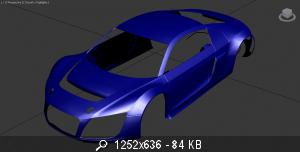

Импортируем геометрию в 3ds max. Учет нормалей не обязателен, потому что нам нужна новая текстура под старую развертку. Я взял кузов Audi R8 LMS

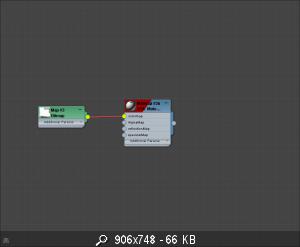

Нажимаем M, перетаскиваем текстуру с винилом/грязью в Slate Material Editor, применяем к геометрии. Если будут использоваться покрасочные работы, необходимо применить к материалу дополнительно текстуру с альфа-каналом.

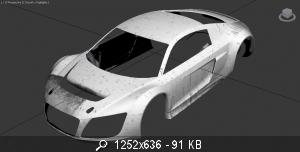

Применив текстуру грязи из GTA IV, эта текстура легла криво, потому что у нас развертка образца NFS Shift. Выделяем все элементы геометрии (ctrll+a), в Modifier List выбираем Unwrap UVW и применяем его. В свойствах Map Channel обязательно должно быть значение 1. В Parameters нажимаем Save и сохраняем развертки в формате UVW с первого канала.

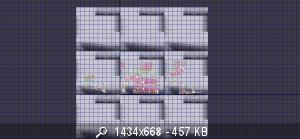

Нажимаем Edit и делаем манипуляции над UVW разверткой, что бы получилась она примерно такой.

Получилось вот что:

Этот пункт можно пропустить: если хотите, что бы UVW не было в нескольких Tiles, делаем следующие:

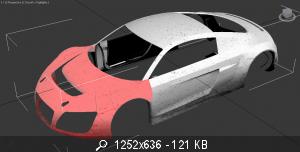

В Edit, в режиме face выделяем полигоны, которые справа (полигоны от бампера и капота). Конвертируем геометрию в Сonvertible to editable mesh.

Заходим в Editable Mesh, в режим Polygon. Видим, что выделились полигоны. в Modifier List выбираем UVW Xform. В Parameters, в Mapping, значение U Offset должно быть -1.

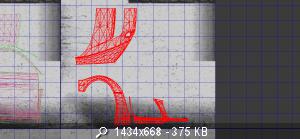

Конвертируем геометрию в Сonvertible to editable mesh. В Modifier List выбираем Unwrap UVW. Нажимаем Edit и видим это:

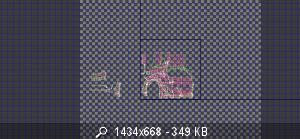

Правая часть сместилась в центр. Тоже самое делаем с левой частью, но в значениях U Offset должно быть 1.

После мучений с  UVW разверткой, конвертируем геометрию в Сonvertible to editable mesh (обязательно)!

В Modifier List выбираем Unwrap UVW и применяем его. В свойствах Map Channel теперь должно быть значение 2. Нажимаем Load и загружаем ранее сохраненную развертку.

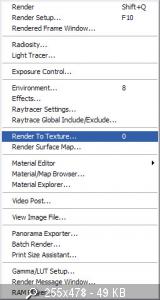

Заходим в Rendering --->>> Render to Texture

Теперь пошагово проделываем следующие:

1) Во вкладке Objects to Bake, под заголовком Mapping Coordinates, в Object отмечаем Use Existing Channel и выбираем Channel 2.
2) Во вкладке Output нажимаем Add, выбираем DiffuseMap и Add Elements.
3) Во вкладке Output выбираем размер 512х512, 1024х1024 или 2048х2048 (по желанию)
4) Во вкладке Output снимаем отметки с пунктов lighting и shadows, которые в заголовке Selected Elements Unique Setting.
5) Во вкладке Baked Material отмечаем Render to Faces Only
6) Нажимаем Render

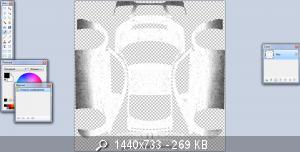

Если все правильно сделали, мы находим в папке: Мои документы\3dsMax\sceneassets\images несколько текстур в формате tga. Их открываем Paint Net-ом и текстуры накладываем наслоением друг на друга, объединяем, что бы получилась полноценная текстура по UVW карте.
